可燃?xì)怏w探測器分固定式可燃?xì)怏w檢測儀和便攜式可燃?xì)怏w檢測儀兩種，便攜式可燃?xì)怏w檢測儀使用簡單開機即可使用，相比便攜式可燃?xì)怏w檢測儀固定式可燃?xì)怏w檢測儀在使用上就比較繁瑣，尤其是接線。眾所周知，固定式可燃?xì)怏w檢測儀分三線制和總線制接線，下面小編為大家詳細介紹固定式可燃?xì)怏w檢測儀的接線方法。

三線制接線

三線制接線主要見于4-20mA輸出信號的氣體報警器。4-20mA的輸出信號意思是指最小電流為4mA，最大電流為20mA 。這種方式的氣體報警器多為分線制布線，即每個報警器單獨布線到氣體報警控制器。

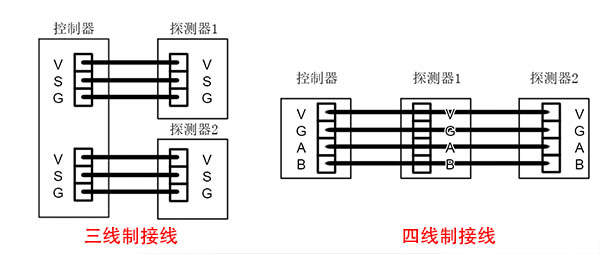

三線制的報警器的三根線中，有一根線是供電電源的正，一根是信號的正，一根是公共的負極，一般接線端子分別用VSG來代表。正常接線的話只需要將氣體報警器和控制器對應通道的VSG三個端子分別一一對應接線即可。如下圖

四線制接線

四線制多為RS485輸出信號的可燃?xì)怏w探測器，其布線多為總線制，即手拉手串聯布線。四線制的報警器中一般有四個接線端子，分別對應供電正負和485信號正負，一般端子表示分別為VGAB，在四線制接線中，只需要將每個可燃?xì)怏w探測器的VGAB端子串聯至另外一臺報警器的VGAB端子即可。

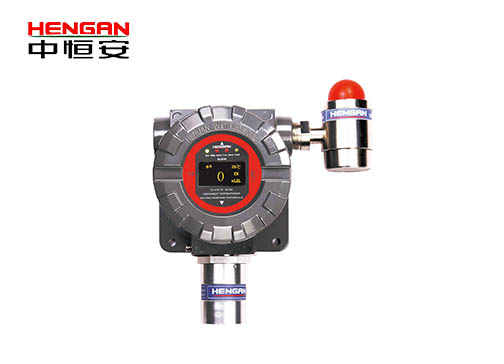

HA8100固定式可燃?xì)怏w探測器

以上就是小編為您總結的關于固定式可燃?xì)怏w檢測儀的接線方法。
